Canvas

canvas 最早由Apple引入WebKit,用于Mac OS X 的 Dashboard,后来又在Safari和Google Chrome被实现。
基于 Gecko 1.8的浏览器,比如 Firefox 1.5, 同样支持这个元素。
<canvas> 元素是WhatWG Web applications 1.0规范的一部分,也包含于HTML 5中。

体验Canvas

什么是Canvas？

HTML5 的 canvas 元素使用 JavaScript 在网页上绘制图像。
画布是一个矩形区域，您可以控制其每一像素。
canvas 拥有多种绘制路径、矩形、圆形、字符以及添加图像的方法。

创建Canvas元素

向 HTML5 页面添加 canvas 元素。
规定元素的 id、宽度和高度：

1
<canvas id="myCanvas" width="200" height="100"></canvas>

Canvas坐标系

通过JavaScript来绘制

1
2
3
4
5
6
7
8
9
10
/*获取元素*/
var myCanvas = document.querySelector('#myCanvas');
/*获取绘图工具*/
var context = myCanvas.getContext('2d');
/*设置绘图的起始位置*/
context.moveTo(100,100);
/*绘制路径*/
context.lineTo(200,200);
/*描边*/
context.stroke();

Canvas的基本使用

图形绘制

需要理解些概念：

  • 路径的概念
  • 路径的绘制
    • 描边 stroke()
    • 填充 fill()
  • 闭合路径
    • 手动闭合
      • 要注意的是：因为线是在两个像素中间绘制的，所以奇数像素的线会模糊，偶数则没事，所以当lineWidth数值比较大时，手动绘制回到原点位置的线时，会发生下图的情况，自动闭合则不会，所以推荐绘制回到原点的线用自动闭合来完成。
    • 程序闭合 closePath()

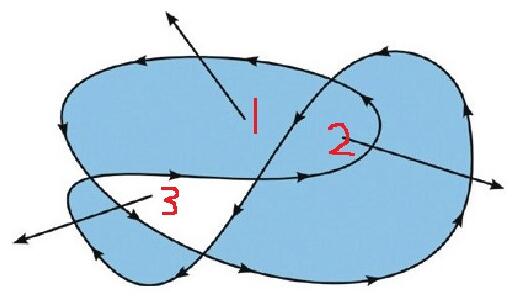

  • 填充规则(非零环绕)
  • 开启新的路径 beginPath()

设置样式

  • 画笔的状态

    • lineWidth 线宽，默认1px
    • lineCap 线末端类型：(butt默认)、round、square
    • lineJoin 相交线的拐点 miter(默认)、round、bevel
    • strokeStyle 线的颜色
    • fillStyle 填充颜色
    • setLineDash() 设置虚线

    • getLineDash() 获取虚线宽度集合

      1
      设置虚线属性，传入一个数组，数组内第一个数代表实线，第二个数代表虚线以此类推，当数组内为偶数则正常虚实交替，当为奇数则虚实交替为偶数时循环：5，10，15,5，10，15为一次循环

    • lineDashOffset 设置虚线偏移量（负值向右偏移）

参考文档

Canvas图形绘制

矩形绘制

  • rect(x,y,w,h) 没有独立路径
  • strokeRect(x,y,w,h) 有独立路径，不影响别的绘制
  • fillRect(x,y,w,h) 有独立路径，不影响别的绘制
  • clearRect(x,y,w,h) 擦除矩形区域

圆弧绘制

  • 弧度概念
  • arc()
    • x 圆心横坐标
    • y 圆心纵坐标
    • r 半径
    • startAngle 开始角度
    • endAngle 结束角度
    • anticlockwise 是否逆时针方向绘制（默认false表示顺时针；true表示逆时针）

绘制文本

  • ctx.font = ‘微软雅黑’ 设置字体
  • strokeText()
  • fillText(text,x,y,maxWidth)
    • text 要绘制的文本
    • x,y 文本绘制的坐标（文本左下角）
    • maxWidth 设置文本最大宽度，可选参数
  • ctx.textAlign文本水平对齐方式，相对绘制坐标来说的
    • left
    • center
    • right
    • start 默认
    • end
    • direction属性css(rtl ltr) start和end于此相关
      • 如果是ltr,start和left表现一致
      • 如果是rtl,start和right表现一致
  • ctx.textBaseline 设置基线（垂直对齐方式 ）
    • top 文本的基线处于文本的正上方，并且有一段距离
    • middle 文本的基线处于文本的正中间
    • bottom 文本的基线处于文本的证下方，并且有一段距离
    • hanging 文本的基线处于文本的正上方，并且和文本粘合
    • alphabetic 默认值，基线处于文本的下方，并且穿过文字
    • ideographic 和bottom相似，但是不一样
  • measureText() 获取文本宽度obj.width

做动画

绘制图片

  • drawImage()
    • 三个参数drawImage(img,x,y)
      • img 图片对象、canvas对象、video对象
      • x,y 图片绘制的左上角
    • 五个参数drawImage(img,x,y,w,h)
      • img 图片对象、canvas对象、video对象
      • x,y 图片绘制的左上角
      • w,h 图片绘制尺寸设置(图片缩放，不是截取)
    • 九个参数drawImage(img,x,y,w,h,x1,y1,w1,h1)
      • img 图片对象、canvas对象、video对象
      • x,y,w,h 图片中的一个矩形区域
      • x1,y1,w1,h1 画布中的一个矩形区域

坐标变换

要注意的是：平移、缩放、旋转都是坐标轴在变化。

  • 平移 移动画布的原点
    • translate(x,y) 参数表示移动目标点的坐标
  • 缩放
    • scale(x,y) 参数表示宽高的缩放比例
  • 旋转
    • rotate(angle) 参数表示旋转角度

路径判断

  • isPointInPath()
  • isPointInStroke()

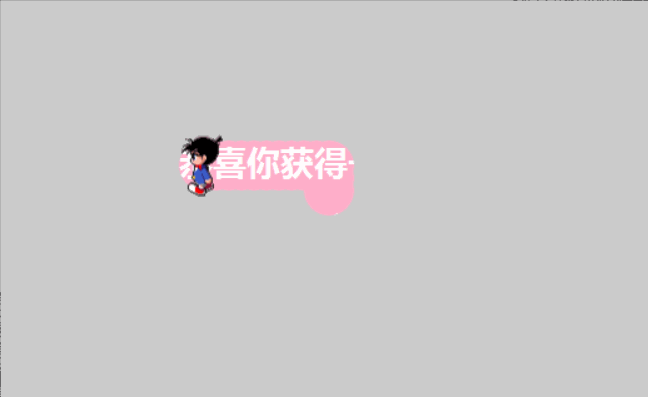

小案例：键盘控制小人刮刮乐


点我看效果–>键盘上下左右移动
